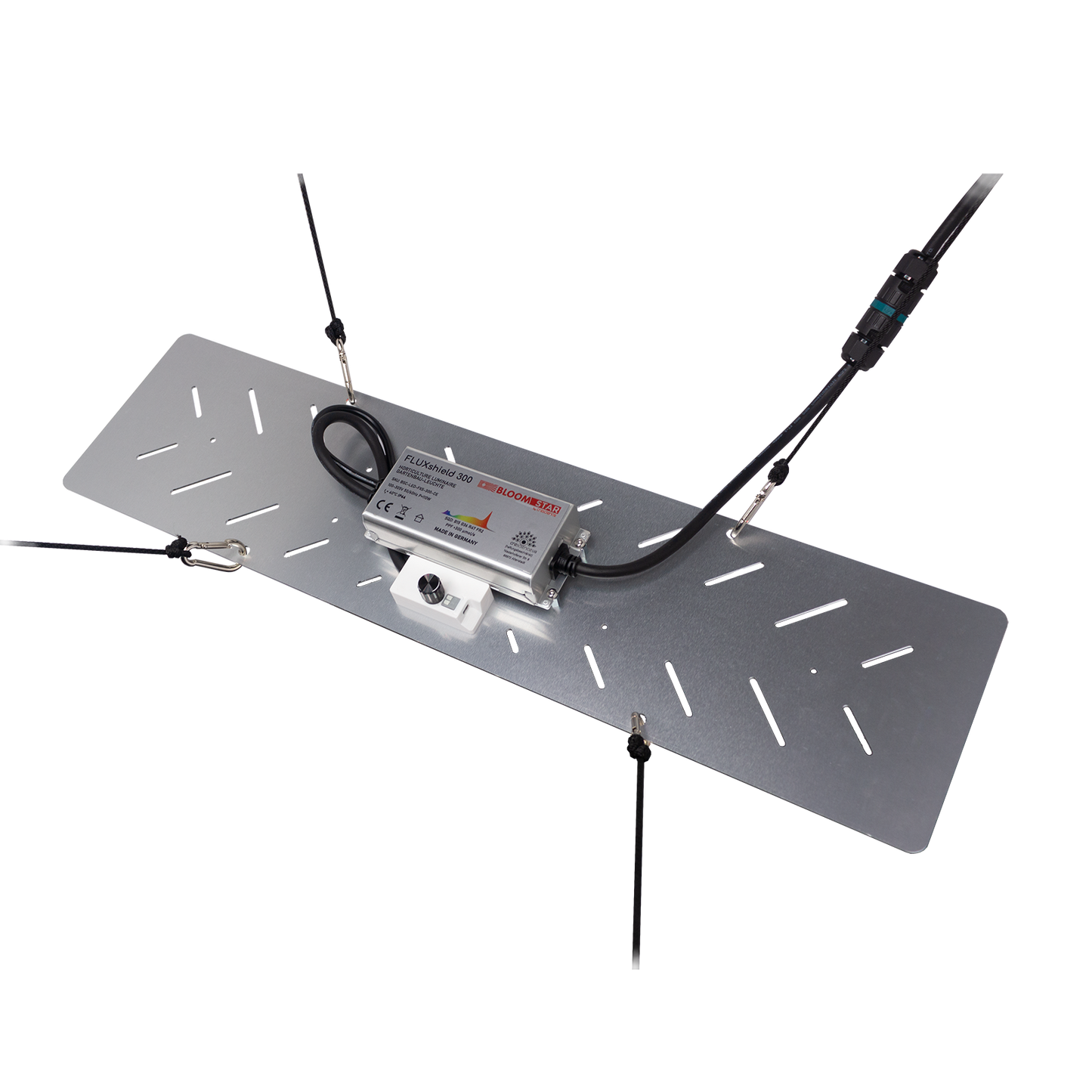

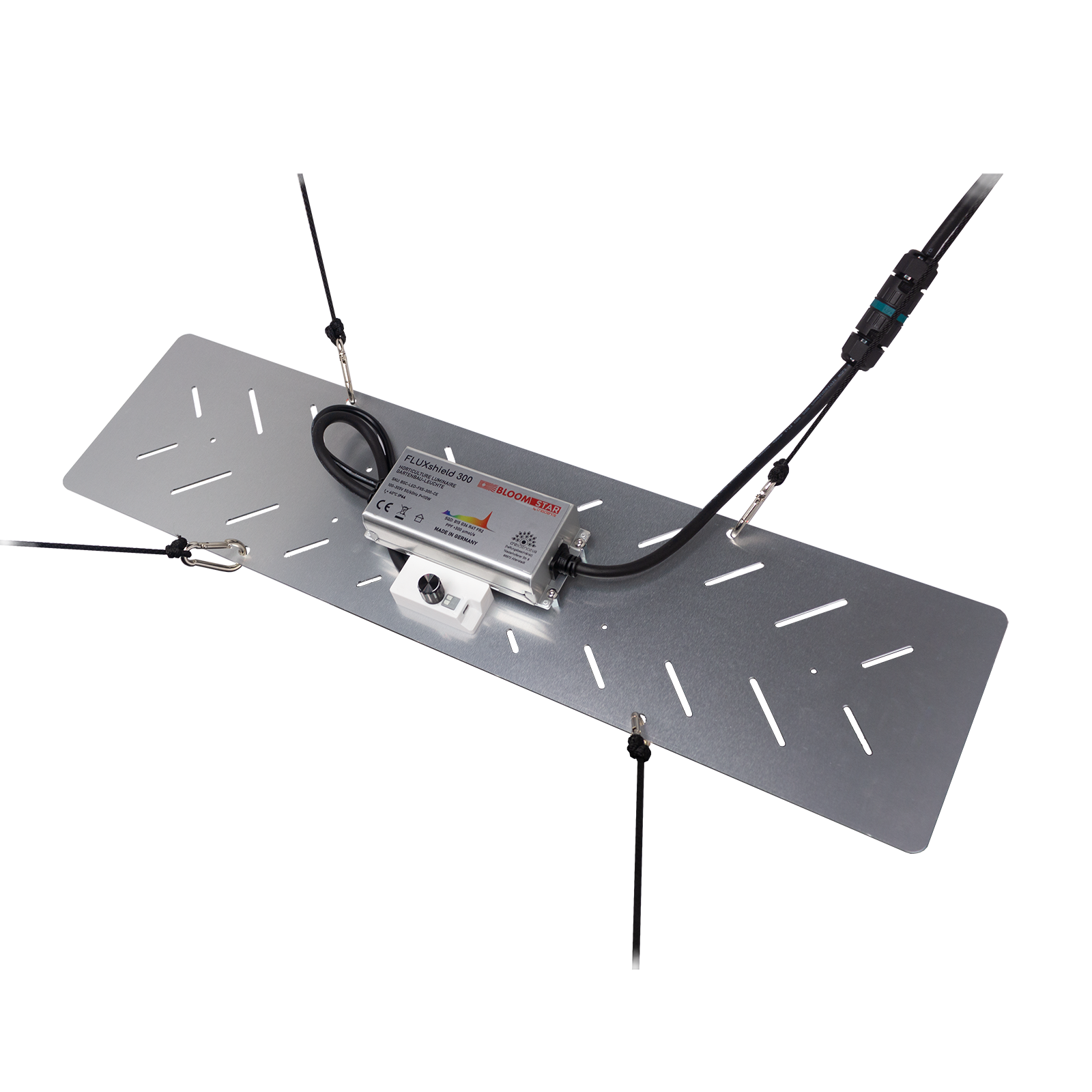

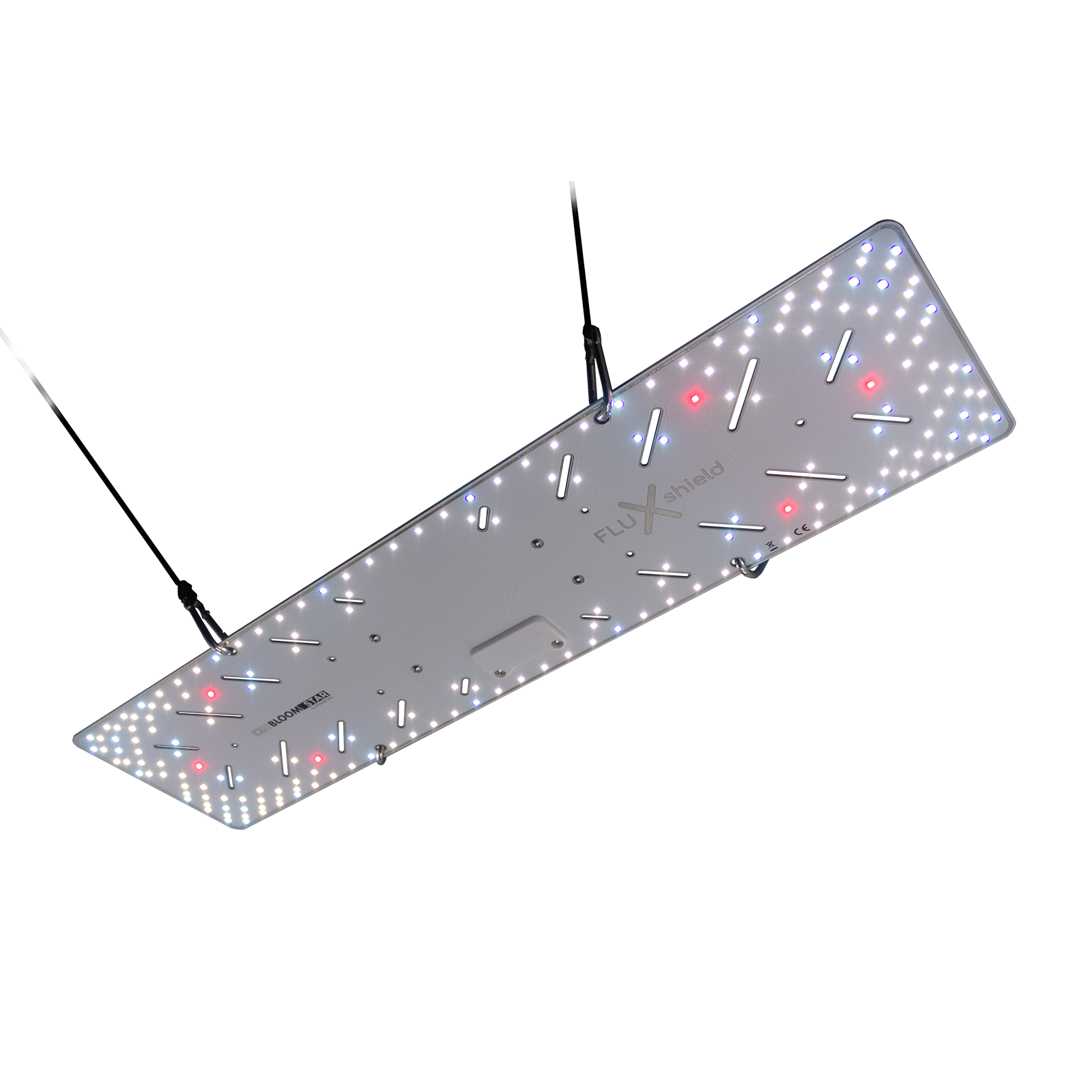

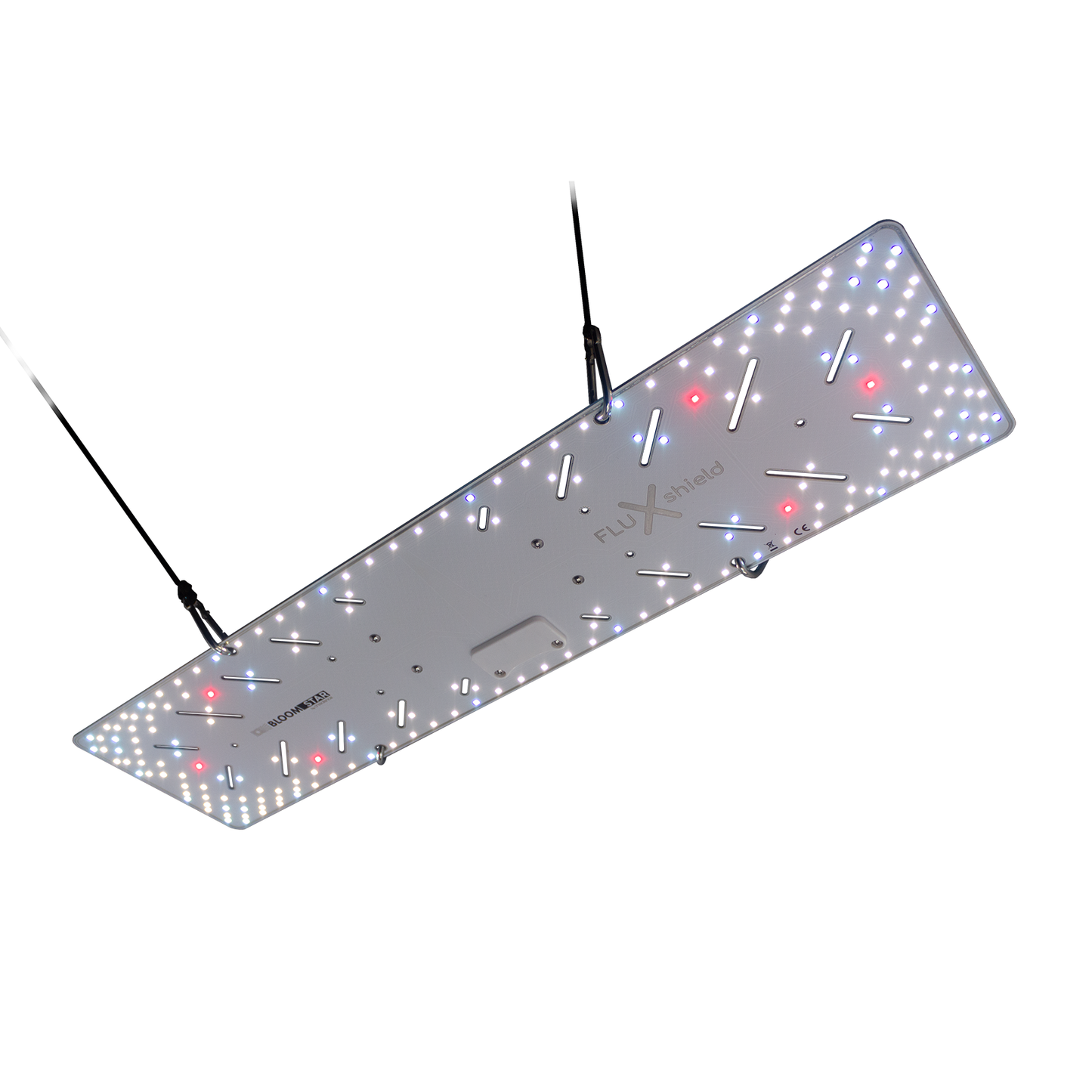

FLUXshield 300LcSpec Enhanced

1 Spezifikation

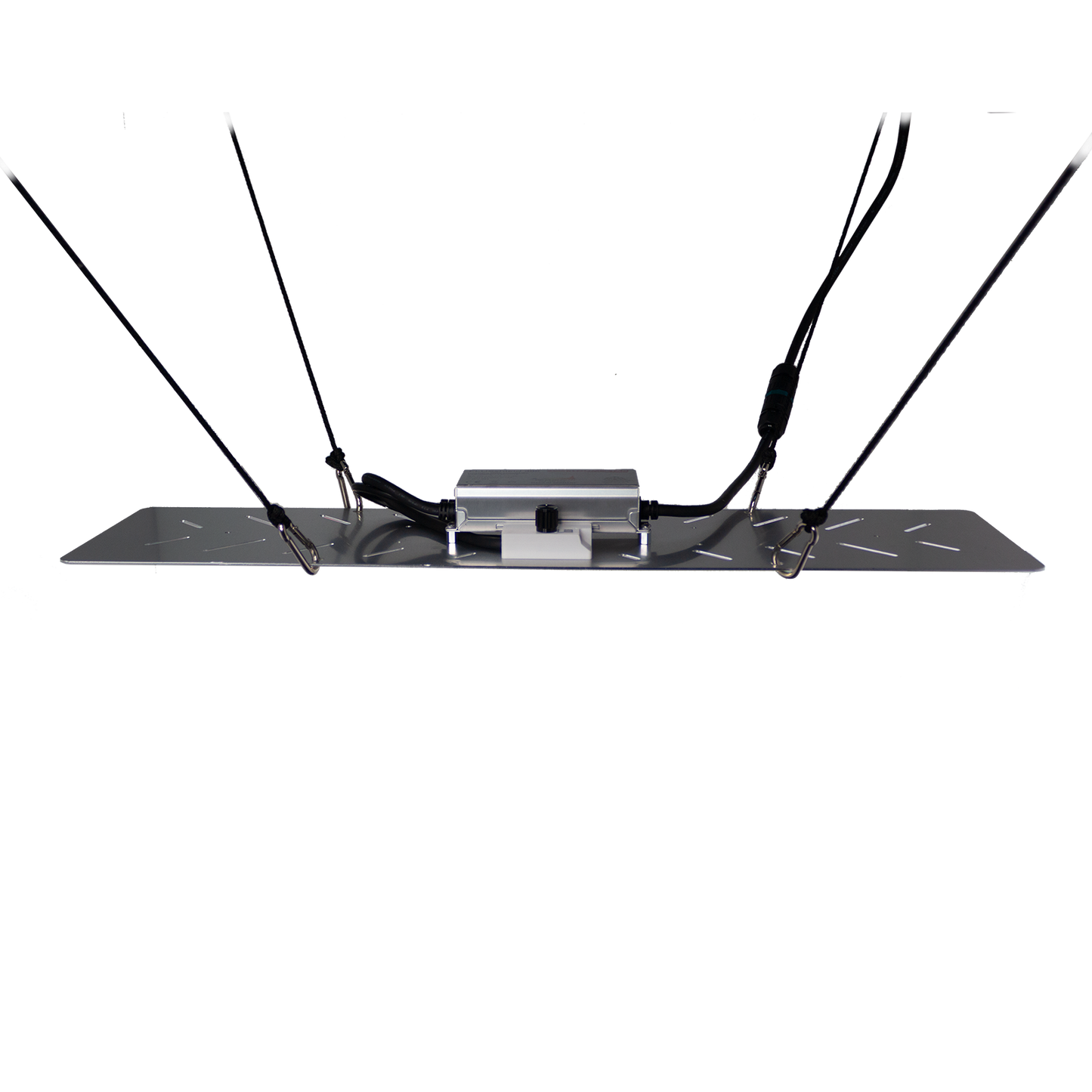

Das FLUXshield 300L ist eine LED-Leuchte für den Gartenbau. Das verbesserte Vollspektrum cSpec Enhanced eignet
sich für den gesamten Zyklus. Mit dem dimmbaren Photonenfluss über 300 μmol/(m2 s) kann auf einer Fläche von
60x60 cm eine Photonenflussdichte (PPFD) von über 800 μmol/(m2 s) erreicht werden.

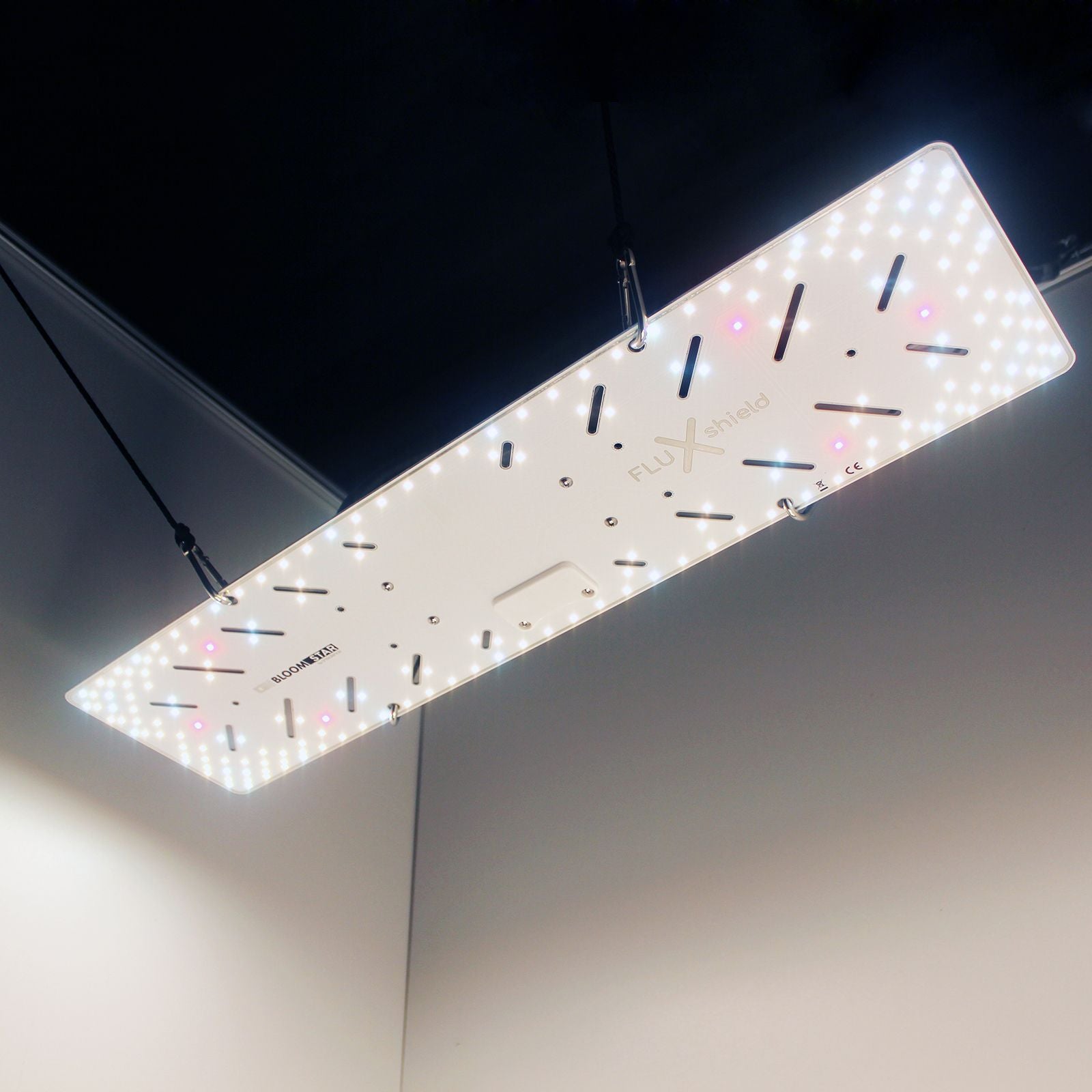

Die große Fläche sorgt einerseits für einen kühlen und geräuschlosen Betrieb sowie dank der innovativen LED
Anordnung für eine diffuse und gleichmäßige Ausleuchtung. Die Vorderseite der Leuchte ist durch eine Acrylbeschich-
tung vor Feuchtigkeit geschützt.

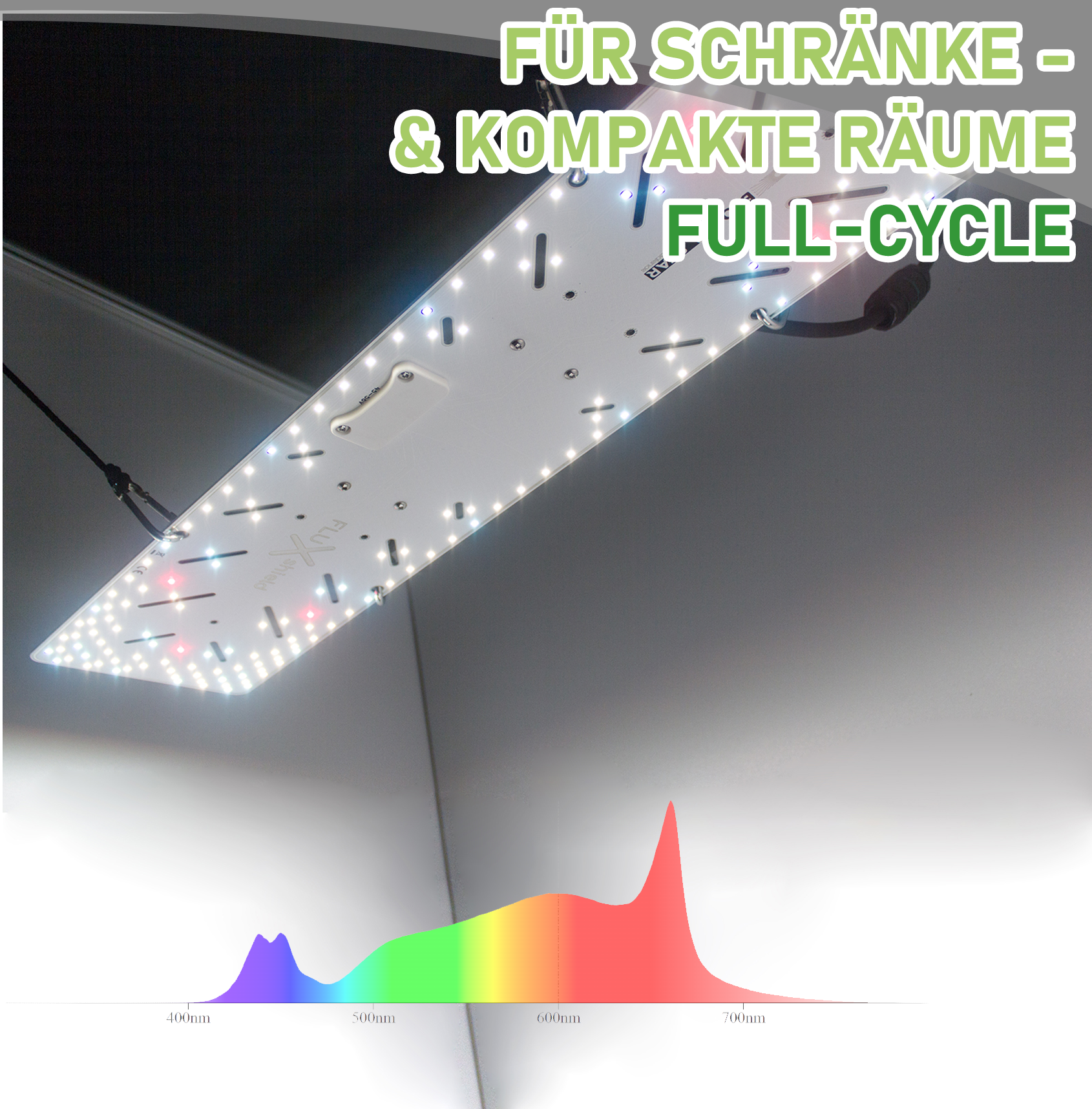

1.1 Spectrum

300 350 400 450 500 550 600 650 700 750 800
Wellenlänge [nm]

1.2 Elektrische Eigenschaften

Eigenschaft Wert
Eingangsspannung (50/60 Hz) 100 - 305 VAC
Leistungsaufnahme (max) 110 ±5 W
Leistungsaufnahme (Standby) <0.5 W
Lebenserwartung 50.000 h
Leistungsfaktor >95 %
Max. Einheiten pro Sicherung:
16A, Type B 8
16A, Type C 14

1.3 Optische Eigenschaften

Eigenschaft Wert
Photonenfluss 312 μmol/s
Photonenausbeute Modul 3.05 μmol/J
System 2.85 μmol/J
Farbtemperatur 3850 K
Farbwiedergabe >85 CRI
Abstrahlwinkel 120 °

1.4 Mechanische Eigenschaften

Eigenschaft Wert

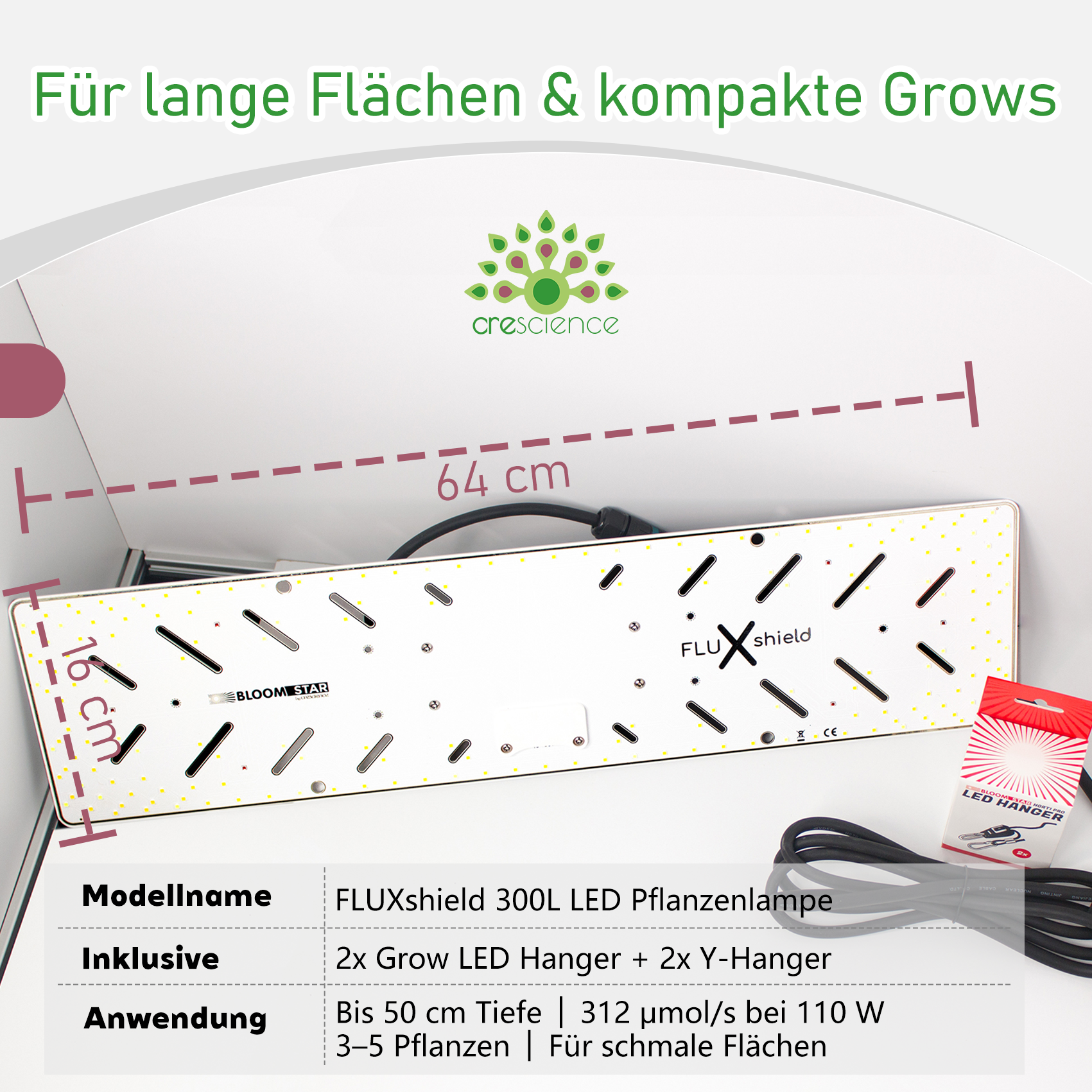

Abmessungen 64×16×7 cm3
Gewicht 1485 g
Kabellänge 2.5 m

2 Dimmoptionen

Das Fluxshield 300 kann zwischen 10 % und 100 % kontinuierlich gedimmt und mit dem integrierten Dimmer auf
Standby/Aus geschaltet werden.
Dadurch lassen sich für alle Pflanzenarten und Wachstumszyklen die richtigen Lichtbedingungen einstellen.
Alternativ ist es auch möglich, ein externes Steuergerät, das ein 0-10V Analog- oder PWM-Signal bereitstellt, an
der dafür vorgesehenen Klemme anzuschließen.
Hierzu empfielt sich das Steuergerät ‘CresControl’, mit dem bequem Zeitverläufe für mehrere Lampen festgelegt
und über das Internet gesteuert werden können.
Hinweis: Bei Verwendung eines externen Steuergeräts muss der integrierte Dimmer auf 100 % gestellt wer-
den.
Die nachfolgende Tabelle zeigt erwartbare Photonenflussdichten für verschiedene Dimmstufen und Abstände zur
Blattdecke.

PPFD vs Dimmung
Dimmung 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 %
PPFD @ 20cm Abstand [ μmol m2 s ] 82 165 247 328 407 486 563 639 714 788
PPFD @ 30cm Abstand [ μmol m2 s ] 70 140 209 278 345 411 477 541 604 667
PPFD @ 40cm Abstand [ μmol m2 s ] 62 124 185 246 306 365 422 480 536 591

3 Referenzmessungen der PPFD

Die folgenden PPFD-Karten wurden in einer realitätsnahen Referenzumgebung mit einer Auflösung von 2 cm ver-
messen (schwarze Messfläche, weiße Wände/Decke). Sie dienen als Anhaltspunkt, um einen geeigneten Abstand
zur Pflanze zu wählen.
Die Werte für den ‘effektiven Photonenfluss’, bzw. die ‘effektive Photonenausbeute’ berücksichtigen dabei auch die
an den Wänden auftretenden Verluste.
Naturgemäß hat ein größerer Abstand zur Pflanze höhere Wandverluste zur Folge, verbessert im Gegenzug allerd-
ings die Homogenität der am Blätterdach auftreffenden Photonenflussdichte.
